DIY Astronomy Dome - budowa kopuły.

[kapral]

Nosiłem się z zamiarem zrobienia obserwatorium już od jakiegoś czasu no i nadeszła ta chwila kiedy zamiar przemienił się w faktyczną budowę. Sporo naoglądałem się tego w internecie i wybór padł na kopułę obrotową ze względu na osłonę przed wiatrem i światłem bocznym. Materiał to sklejka, dlaczego? Bo to sprawdzone rozwiązanie i nikogo nie będę oszukiwał powielam już to co zostało przez wielu ludzi z powodzeniem stworzone

Zapodam kilka fotek:

Przygotowanie płyt - rysowanie łuków i wycinanie

"dobry cyrkiel" to podstawa.

Wyrzynarka w ruch... i przymiarka ile takich kawałeczków potrzeba

A potrzeba dużo!

Pierwsza porcja.



c.d.n...



[kapral]

pierwsze pierścienie klejone u szwagra na podjeździe żeby były równe bo u mnie na  trawniku by nie wyszło

Klej Tytan i wkrętki...

Zabezpieczenie .... i wstawienie na krąg...

Deseczki pionowe (będą gęściej - czekają na pogodę)...

Podstawa ma 100cm wysokości.

[kapral]

dobra, syna położyłem spać więc kolejne fotki:

Podstawa pokryta blachą trapezową a na kolejnej focie roleczki zabezpieczone przed deszczem - burza była...

a tu:

pierścień nośny (4 warstwy sklejki)....

...i wyfrezowany pod rolki pionowe.

Tu pierścień na roleczkach, śmiga pięknie...

A tu:

przygotowane 6 roleczek (łożysk) które będą "trzymać" kopułę na miejscu

Fasolki zrobione cienką tarczką



[kapral]

przygotowane żebra , czekające na pogodę która nastała dziś :

oraz kolejne kawałki do budowy kolejnych żeber:

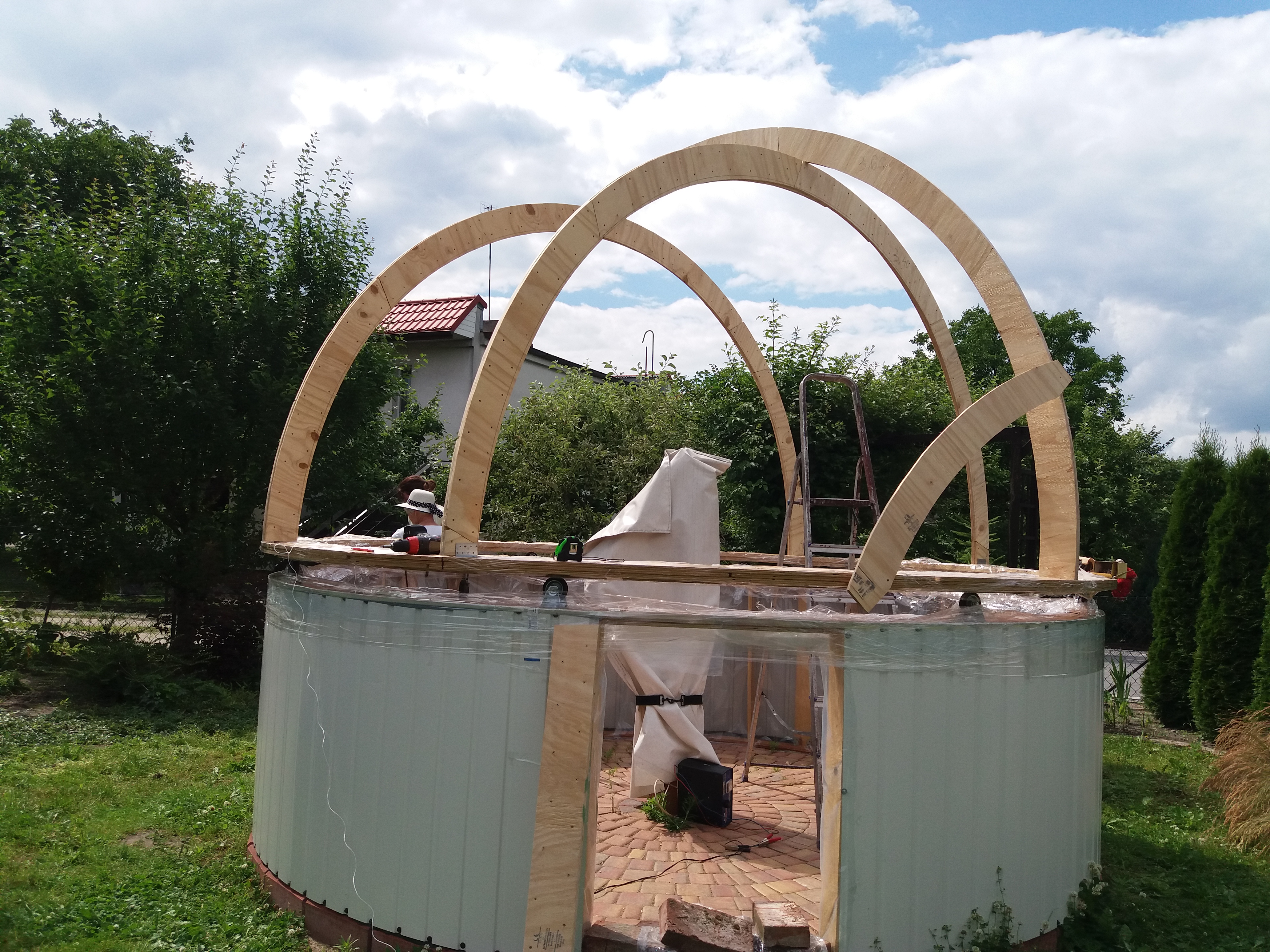

A tu już montaż :

... tak jeden element jest wyżej ale tylko dla ustawienia głównych półpierścieni które wyznaczają 116cm otwór na lookanie w niebo

A na tym zakończone są prace.... na zdjęciu z moją mamą która mi pomaga przy wszystkich projektach - kochana kobitka z niej.

Koszty rozpiszę jak skończę bo wszystko zapisuję



[Energetyk]

Super to wygląda. Zaczynam z niepokojem spoglądać na swój ogród

[zarek]

Brawo Maciej, widzę że rekonwalescencja się udała nie zmarnowałeś czasu z piwkiem przed telewizorem... zaraz, zaraz, przecież Ty nie powinieneś, to pewnie dlatego, taka terapia zajęciowa
Wygląda to naprawdę świetnie, całkiem spory teleskop się zmieści. Trzymam kciuki za pogodę i zapał. Tak sobie teraz myślę, że już kiedyś oczyma wyobraźni coś takiego widziałem

[kapral]

No Michale przecież to przez Twoje wklejone obserwatorium zacząłem o tym myśleć . W tym tygodniu chciałbym jeśli pogoda pozwoli zakończyć poszycie (żywica z matą). Później biały żelkot i wrota do okna zostaną. Napęd do "okna" i napęd do obrotu już obmyślony jak by ktoś pytał.

[wessel]

Warto chyba pomyśleć o zabezpieczeniu kopuły przed zdmuchnięciem przez silny wiatr. Pogoda u nas się zmienia i podmuchy ponad 80 km na godzinę bywają...

[jolo]

Ekstra - gratulacje Ale to taka kopuła XXL chyba - na pionowo to chyba cały zatomski zlot się tam zmieści   Ewentualnie 1m teleskop

[Pawcio]

Super projekt, genialne wykonanie! Zabieraj pokazać na Zatom

[kapral]

15 minut temu, jolo napisał:

Ekstra - gratulacje Ale to taka kopuła XXL chyba - na pionowo to chyba cały zatomski zlot się tam zmieści   Ewentualnie 1m teleskop

XXL - 3,6m z zewnątrz ma pierścień. Otwór ma szerokość 116cm. Więc na widłowym montażu można 1m teleskop wieszać . Nawiasem mówiąc montaż będę przerabiać później - oś dec na widły i zwiększenie precyzji bo na klinowych paskach faktycznie jej brakuje.

35 minut temu, wessel napisał:

Warto chyba pomyśleć o zabezpieczeniu kopuły przed zdmuchnięciem przez silny wiatr. Pogoda u nas się zmienia i podmuchy ponad 80 km na godzinę bywają...

Już pomyślane tylko nie zrobione



[Pawcio]

Będziesz później myślał nad napędem do obrotu kopuły? Już nie mogę się doczekać mechanizmu otwierania otworu roboczego w kopule - góra-dół czy na boki?

[kapral]

7 minut temu, Pawcio napisał:

Będziesz później myślał nad napędem do obrotu kopuły? Już nie mogę się doczekać mechanizmu otwierania otworu roboczego w kopule - góra-dół czy na boki?

...

10 godzin temu, kapral napisał:

... Napęd do "okna" i napęd do obrotu już obmyślony jak by ktoś pytał.

...

na boki -  nie chcę mieć problemu ze zgarnianiem śniegu na takiej wysokości. Druga sprawa to koszty i czas pracy.

[Pawcio]

1 minutę temu, kapral napisał:

... Napęd do "okna" i napęd do obrotu już obmyślony jak by ktoś pytał.

O kurczę, przepraszam jakoś uciekło mi to zdanie a myślałem że opanowałem już czytanie ze zrozumieniem  Czekam na zdjęcia z następnych etapów i po chamsku zazdraszczam

[kapral]

Żeberka zamontowane, teraz kolej na hdf... też później fotki wrzucę

P.S. Rolki/łożyska trzymające kopułę na miejscu już założone.

[kapral]

No i hdf założony:

W związku z nieciekawą pogodą należało kopułę zabezpieczyć przed deszczem:

[zarek]

Maciej, tempo piorunujące! Czy już dzwonili do Ciebie z Hawajów? Ponoć nie mają środków na nowe obserwatorium i szukają czegoś dużego ale taniego

[kapral]

8 godzin temu, zarek napisał:

Maciej, tempo piorunujące! Czy już dzwonili do Ciebie z Hawajów? Ponoć nie mają środków na nowe obserwatorium i szukają czegoś dużego ale taniego

Nie dzwonili ... A co do tempa. Żebra były dzień wcześniej już skończone a położenie hdf'u jest proste i idzie raz, raz,... ma tylko 3mm grubości i jest leciutki.

[kapral]

Mam prośbę koledzy, jeśli ktoś się zna na laminatach z żywicy epoksydowej to prosiłbym o kontakt bo ja się nie znam a czeka mnie jeszcze laminowanie.

[zarek]

Trochę się przy jachtach dłubało... Zadzwoń to coś wymyślimy

[kapral]

Kilka fotek z wewnątrz - nie ma pogody i robota stoi więc chociaż dorzucę 3 foty ze środka...



A tu po pierwszym użyciu żywicy:



.............

No i stoję z pracą przy kopule przez brak pogody



[Jacek E.]

34 minuty temu, kapral napisał:



No i stoję z pracą przy kopule przez brak pogody

Dawaj ją do Ustki, jest pogoda Pomogę Ci a później to nawet tu stać sobie może sobie spokojnie

[szdom1]

Maciek ale żeś poszedł z robotą. Jak tylko prace będą ukończone przyjeżdżamy z Michałem na odbiór.

Od tego się nie wymigasz!

[zarek]

Widzę że opanowałeś temat połączeń, starczyło nawet czasu na zakrycie szpary pomiędzy "statorem" a "rotorem". Dzisiaj ma być przerwa w dostawie deszczu i względnie przyjazna do laminowania temperatura. Mocno Ci kibicuję! No i oczywiście przyjmuję zaproszenie Szymona

[kapral]

Deszcz mnie wygonił do szwagra garażu ... więc zabrałem się za wrota - 120cm szerokości powinno wystarczyć. Widać również, że oryginalne akumulatorki od wkrętarki nie dają rady więc działam z troszkę większym akumulatorkiem

[DarX86]

W basenie impregnujesz zanurzeniowo ?

[Jacek E.]

4 minuty temu, DarX86 napisał:

W basenie impregnujesz zanurzeniowo ?

No jak wszystkie nowe fury, zabezpieczenie to podstawa

[Gość]

SUPER ! GRATULUJĘ, PIĘKNE i jestem pod wrażeniem, chyba będzie plagiat, a kopia stanie na moim podwórku. Kopułę chyba zrobię z żywicy, wykonam kopyto i trzy do pięciu warstw żywicy z wtopioną siatką z włókna szklanego warstwa po warstwie. W latach 70-tych owijałem tyczki bambusowe gazą opatrunkową i nasączałem żywicą by uzyskać super wytrzymałe i lekkie anteny długości 5 metrów, teraz to doświadczenie wykorzystam, a dostęp do materiałów dziś jest łatwiejszy.Trzymam kciuki i powodzenia życzę.

[kapral]

4 godziny temu, Wega napisał:

..... Kopułę chyba zrobię z żywicy, wykonam kopyto i trzy do pięciu warstw żywicy z wtopioną siatką z włókna szklanego....

To się odezwij - mam do odsprzedania w dobrych pieniądzach ponad 20m2 maty 450g/m2.

[Gość]

kapral

Dziękuję za ofertę, jeżeli dojrzeję do wykonania będę pamiętał i być może się odezwę, na budowę trzeba czasu i przemyślenia, a Kolegi rozwiązanie bardzo mi się podoba.
