Obróbka zdjęć Księżyca z lustrzanki

jolo

Przez jolo
w Szkoła astrofotografii

 Udostępnij

Rekomendowane odpowiedzi

  • Popularny post
jolo Słońce

jolo

Napisano
  • Popularny post
Napisano
Ostatnio udało mi się w końcu zrobić w miarę kolorowe zdjęcia Księżyca i postanowiłem napisać kilka zdań o tym z jakich narzędzi i w jaki sposób korzystałem.

Etap 1 - PIPP - przygotowanie klatek
W moim przypadku zdjęcia wykonywałem lustrzanką przez refraktor na montażu bez prowadzenia, a więc były one poprzesuwane i wymagały wykadrowania, wycentrowania, przerobienia na format TIFF i zmniejszenia poniżej 2000px, bo AutoStakkert nie potrafił u mnie zestackować większych zdjęć. Na pomoc przychodzi program PIPP - Planetary Imaging PreProcessor. W pierwszym kroku wybieramy nasze surowe zdjęcia w formacie RAW (u Canona to CR2) i zaznaczamy wstępnie opcję Solar/Lunar Full Disc:
post-1260-0-77088200-1425553594_thumb.jp

Następnie w zakładce Input Options zaznaczamy Debayer Raw Image Files, a jako algorytm możemy wybrać VNG. Dodatkowo zmieniłem przestrzeń na Adobe RGB:
post-1260-0-53143700-1425553595_thumb.jp

Kolejna zakładka to Processing Options. Tutaj odznaczamy Convert Color to Monochrome i ustawiamy Stretch HIstogram Whitepoint na 85%. W sekcji Frame Stabilization Mode zaznaczamy Object/Planetary. Zaznaczamy też Enable Object Detection, a jako Minimum Object Size ustawiamy np połowę rozmiaru Księżyca na naszych klatkach. Następnie zaznaczamy Centre Object In Each Frame i w zależności od kształtu Księżyca wybieramy jedną z opcji z rozwijanego pola wyboru (w pobliżu pełni wybieramy None). Ostatnia rzecz do zrobienia to ustawienie Cropping na rozmiar Księżyca plus 100-200 pikseli. Po czym klikamy w prawym górnym rogu przycisk Test Options i po chwili na podglądzie pojawi się obraz wygenerowany na podstawie zadanych parametrów:
post-1260-0-13460300-1425553596_thumb.jp

Jeśli wszystko wygląda ok, przechodzimy do zakładki Quality Options i tam zaznaczamy Enable Quality Estimations jak na zrzucie poniżej:
post-1260-0-05073200-1425553597_thumb.jp

W Output Options wybieramy format i miejsce zapisu plików i następnie w zakładce Do Processing puszczamy konwersję plików wg naszych parametrów.

Etap 2 - resize
Musiałem lekko zmniejszyć wygenerowane zdjęcia, bo AutoStakkert2 obcina mi obrazki o rozmiarze ponad 2000px (można to zmienić w konfiguracji programu). Tutaj popracował mój ulubiony Fastone:
post-1260-0-64660300-1425553593_thumb.jp

Etap 3 - AutoStakkert
Składanie zdjęć już w specjalizowanym programie. Zdjęcia zaznaczamy w eksploratorze, łapiemy myszą i przenosimy na okienko programu AS2. W ten sposób wczytujemy je do programu. Zaznaczamy opcję Image Stabilization - Surface oraz Quality Estimator - Gradient i klikamy przycisk Analyze. Po wstępnej analizie w okienku z punktami alignacyjnymi wybieramy odpowiednie dla nas wartości rozmiaru AP size (u mnie 120px) oraz minimalnej jasności (u mnie 35) i klikamy Place APs in Grid. Po chwili Księżyc powinien pokryć się punktami alignacyjnymi. Nie warto ich robić zbyt wiele - 300, 400 sztuk w zupełności wystarczy (u mnie 417). Jeśli jest ich za dużo albo za mało zmieniamy wartość AP size:
post-1260-0-71678500-1425553591_thumb.jp

Następnie w polu Number of frames to stack wybieramy ile klatek chcemy użyć do stworzenia stacka. Można tam wpisać kilka wartości - ja na 18 klatek wybrałem zrobienie stacka z 8 najlepszych. Możemy następnie zaznaczyć pole Sharpened i w okienku Blend RAW ustawić 70-80%. Wtedy oprócz surowego stacka dostaniemy też wersję wyostrzoną. I klikamy Stack i po paru chwilach w folderze znajdziemy dwa nowe pliki - jeden surowy, i jeden lekko wyostrzony:
post-1260-0-59574500-1425553597_thumb.jp

Etap 4 - końcowa obróbka
Takie surowe, lekko podostrzone zdjęcie możemy już potem wedle własnego uznania obrobić w swoim ulubionym programie.

post-1260-0-72768900-1425553590_thumb.jp post-1260-0-65773100-1425553588_thumb.jp

  • Like 28


sp3occ Arktur

sp3occ

Napisano
Napisano

Łukasz, powiedz mi, nigdy nie myślałeś żeby zostać nauczycielem ?? :) :) Naprawdę jesteś dobry... :)

  • Like 2

TS80APO Q, RC 6", QHY8L i inne astro zabawki...

jolo Słońce

jolo

Napisano
  • Autor
Napisano

Dzięki, ale nie mam cierpliwości do bycia nauczycielem :)

Zapomniałem napisać po co zaznaczamy Quality Options w PIPP - wtedy możemy od razu po wygenerowaniu przejrzeć najgorsze pliki i wywalić te o beznadziejnej jakości. Później AutoStakkert i tak na podstawie własnych kryteriów wybierze najlepsze.

  • Like 1


Alien Słońce

Alien

Napisano
Napisano

To Ja nieśmiało podrzucę link do processingu Słońca a resztę robimy jak w opisie Łukasza.



http://astronomiaamatorska.blogspot.com/2013/02/sonce-pipp-croping-z-penej-klatki.html



PS jak ktoś zna angielski na stronie programu jest parę tutoriali.



https://sites.google.com/site/astropipp/example-uasge

  • Like 6

Player One Neptune-M, Atik 383L+, 314E, Eos 600D, CT8

Banero_A_clone.png 2023-02-26_181337c.png.df966a0f5aaffa755988448a083ffa7e.png RazorbackRustTributeLg_clone.png



jolo Słońce

jolo

Napisano
  • Autor
Napisano

Ładny Muniek i wielki :) A te kwadraty to nie wiem za bardzo skąd, chyba coś się krzywo złożyło może. A może jakaś jedna klatka wadliwa podeszła...


Robert41 Syriusz

Robert41

Napisano
Napisano

W Registaxie często tak się robi jak mu nie pasuje któraś klatka...

Refraktor SW ED 80/600 , montaż CG 4

Hyperion 8-24 mm zoom, Hyperion 24, 21, 17, 13, 10, 8, 5, 3.5 mm, Aspheric 31 mm, 36 mm, Hyperion zoom barlow 2,25x, ES dielectric 2"

Filtry Baader:  O III

Vortex Raptor 8,5x32

piotrkusiu Słońce

piotrkusiu

Napisano
Napisano

Już jest lepiej. Prawwdopodobnie dałem za dużą wartość AP size i wyszło ponad 400 kwadratów. Wersja z 318 kwadratami:




  • Like 4

And12, GSO 30mm, Hyperion 13mm, 8mm, Baader OIII 2", SW UHC 2"

piotrkusiu Słońce

piotrkusiu

Napisano
Napisano

A mam jeszcze pytanie.

jolo, też używam FastStone tylko zauważyłem, że RAW widzi mi jako 2,49MPx czyli w rozdziałce 1930/1288. JPEG widzi normalnie. Tez tak masz?

Inne programy widzą pełne 10,1MPx

And12, GSO 30mm, Hyperion 13mm, 8mm, Baader OIII 2", SW UHC 2"

Alien Słońce

Alien

Napisano
Napisano

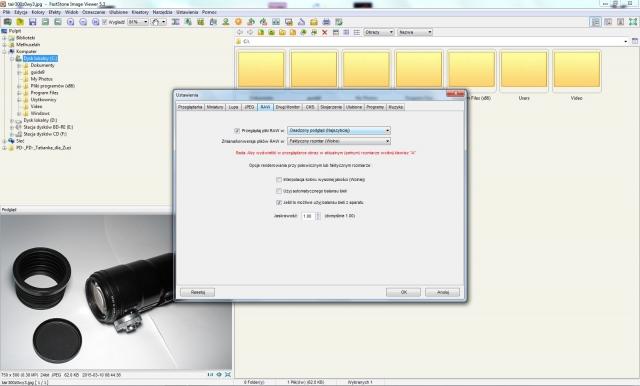

Prawdopodobnie trza zmienić pierwszy zaptaszkowany parametr.


  • Like 2

Player One Neptune-M, Atik 383L+, 314E, Eos 600D, CT8

Banero_A_clone.png 2023-02-26_181337c.png.df966a0f5aaffa755988448a083ffa7e.png RazorbackRustTributeLg_clone.png



  • 1 miesiąc później...
altair4 Procjon

altair4

Napisano
Napisano

Wielkie dzięki i słowa uznania dla Łukasza za precyzyjny opis. Wczoraj wypróbowałem proponowane tu programy na zdjęciach Księżyca zrobionych obiektywem Tair 3s.
Canon 550D, 23 zdjęcia przy ISO 200, t=1/160sek.
To jest surowe zdjęcie, po wyjściu z AutoStakkert`a


  • Like 1
  • 5 miesięcy później...
pmamot Kanopus

pmamot

Napisano
Napisano

Świetny opis Łukasz . A próbowałeś może wrzucić surowe klatki munia do Registax6 . Ja  obrabiam całą tarcz księżyca z lustrzanki . Registax6 obsługuje rozdzielczość powyżej 6000 . Trzeba trochę być cierpliwym bo wydaje się że program nic nie robi jednak po jakimś czasie wychodzą poprawne stacki. Tutaj wrzuciłem właśnie obrobionego tą metodą

http://puu.sh/ar7Lj/3e788532b6.jpg

SW 300/1500  ASI120MM , ASI178MM  NEQ6




jolo Słońce

jolo

Napisano
  • Autor
Napisano

Dzięki Przemek - próbowałem raz czy dwa w Registaxie, ale tak jak piszesz, wydawało mi się że zdechł i po kilku minutach przerywałem proces :) Ale dobrze wiedzieć, że jednak coś tam się działo.

  • Like 1


Alien Słońce

Alien

Napisano
Napisano

Aby pełne RAW-y poszły płynnie trzeba sporo ramu. Jak próbowałem to przy 3GB ram nie widać było ze coś robi, ale robił z 8GB ram szedł w miarę płynnie.

  • Like 1

Player One Neptune-M, Atik 383L+, 314E, Eos 600D, CT8

Banero_A_clone.png 2023-02-26_181337c.png.df966a0f5aaffa755988448a083ffa7e.png RazorbackRustTributeLg_clone.png



  • 2 tygodnie później...
ptaku Bellatrix

ptaku

Napisano
Napisano

robię wszystko jak w manualu, udało mi sie złożyć foto ale dopiero jak ustawilem 130 AP i dałem 8 klatek (wcześniej było 22) na większej ilości wychodzą puzzle

  • 1 miesiąc później...
roofer Arktur

roofer

Napisano
Napisano

Jak masz niewiele klatek to wyrównaj je ręcznie ;-/ Nie znalazłem jeszcze w AS czegoś co by mocno przesunięte klatki złożyło bez takiego właśnie (d)efektu. A w ogóle AS! to już jest 2.6. PiPP to nie jest niestety złoty lek.

PTMA o. Szczecin

  • 1 miesiąc później...
Gayos Syriusz

Gayos

Napisano
Napisano

Zapodałem o 11 Autostakkera i mam do tej pory 64 %. Zamuliło mi kompa na maksa. Poczekam co z tego wyjdzie. Wszystko robiłem według tutka Jola.

TAKAHASHI FSQ-106ED,  QHY 163M, QHY 163C, NEQ 6
SW 150/750, SW DOB 10, Platforma paralaktyczna
AstroWalker, SW Star Adventurer 2i
Canon 1100D, lornetka Nicon Action 10x50,
Gayos Syriusz

Gayos

Napisano
Napisano

Coś takiego mi wyszło. Dobson 10, zestakowane 200 zdjęć, Canon 1100d, ISO 200, 1/400 s. ognisko główne.


  • Like 2
TAKAHASHI FSQ-106ED,  QHY 163M, QHY 163C, NEQ 6
SW 150/750, SW DOB 10, Platforma paralaktyczna
AstroWalker, SW Star Adventurer 2i
Canon 1100D, lornetka Nicon Action 10x50,
Gayos Syriusz

Gayos

Napisano
Napisano

Tak. Bo na "wariata" to robiłem. Chciałem zobaczyć czy w ogóle mi coś z tego wyjdzie. Zaraz poprawie, tzn dam bez usuwania szumu. :)

TAKAHASHI FSQ-106ED,  QHY 163M, QHY 163C, NEQ 6
SW 150/750, SW DOB 10, Platforma paralaktyczna
AstroWalker, SW Star Adventurer 2i
Canon 1100D, lornetka Nicon Action 10x50,
Gayos Syriusz

Gayos

Napisano
Napisano

Bez redukcji szumu i wyostrzenia. Tylko suwaki w filtrze Camera Raw w PS. Ciężka dla mnie jest jeszcze obróbka zdjęć. :(


TAKAHASHI FSQ-106ED,  QHY 163M, QHY 163C, NEQ 6
SW 150/750, SW DOB 10, Platforma paralaktyczna
AstroWalker, SW Star Adventurer 2i
Canon 1100D, lornetka Nicon Action 10x50,
Gayos Syriusz

Gayos

Napisano
Napisano

Trochę podciągnąłem krzywe w PS. Tylko czy nie wygląda sztucznie?


TAKAHASHI FSQ-106ED,  QHY 163M, QHY 163C, NEQ 6
SW 150/750, SW DOB 10, Platforma paralaktyczna
AstroWalker, SW Star Adventurer 2i
Canon 1100D, lornetka Nicon Action 10x50,
