Teleskop 600mm z trzema lustrami oraz go-to

[Pablito]

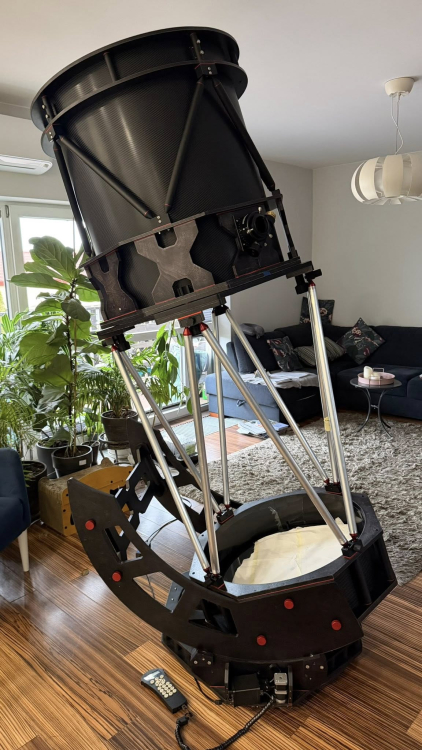

Chciałbym zaprezentować Wam finalną fazę budowy teleskopu Newtona w wariancie Nasmytha z użyciem trzech luster. Projekt różni się od klasycznego Newtona dodatkowym lustrem płaskim.

Zastosowanie dodatkowego okrągłego lustra wtórnego pozwala na cofnięcie wiązki światła biegnącego z parabolicznego lustra głównego. Umieszczone między nimi trzecie lustro eliptyczne wyrzuca wiązkę w bok do wyciągu na wysokości 156cm całej konstrukcji. Pozwala to uniknąć balansowania na dużej drabinie. Standardowy Newton miałby wyciąg na ok.2,5m wysokości więc jest to duży benefit. Oczywiście jest to kompromis bo okrągłe lustro wtórne wprowadza ok.35% obstrukcję centralną, porównywalną do SCT. Niemniej korzyści wynikające z komfortu obserwacji rekompensują spadek kontrastu. Umiejscowienie luster jest precyzyjnie określone, lustro diagonalne jest w "cieniu" lustra okrągłego i nie ma wpływu na obstrukcję.

Zdecydowałem się na scalenie modułu z lustrami wtórnymi aby ułatwić kolimację teleskopu, która w takiej konstrukcji zdaje się być wyzwaniem. Aby to wyzwanie w jak największym stopniu ułatwić znalazłem rozwiązanie, które upraszcza proces. Po zjustowaniu ze sobą luster wtórnych, drugim etapem jest kolimacja modułu z lustrami płaskimi w całości względem lustra głównego za pomocą czterech śrub M12 z przemysłowymi sprężynami aby wyeliminować samowolne odchyłki. Oczywiście potrzebny jest kolimator holograficzny ale pracuje już nad własnym rozwiązaniem tego akcesorium. Ostatnim etapem kolimacji jest ustawienie lustra głównego – na holografie jest to bardzo proste.

Moduł z lustrami wtórnymi jest największym element konstrukcji, niemniej nadal dający możliwość mobilności teleskopu jako całości w większym aucie. Dwie osoby bez problemu obsłużą składanie teleskopu. Jedna osoba też sobie poradzi, niemniej wymaga to wyjęcia lustra głównego ze skrzynki LG.

Cela lustra głównego ma aż 54 punkty podparcia aby wyeliminować wpływ grawitacji na figurę lustra. Punkty określone są precyzyjnie aby rozkład masy był równomierny. Tak samo podparcie boczne LG wyliczone jest aby opierało się w odpowiednich punktach rozkładając nacisk masy lustra (ok.22kg)

Wyciąg Baader Planetarium Diamond Steeltrack z mikrofocuserem pozwala na płynną regulację wysokości okularu

Aby jeszcze uatrakcyjnić realizowany projekt, dołożyłem system go-to. Mechanika napędza obie strony teleskopu na płozach aby ruch był płynny a oś pozioma oparta jest na dużym kole i pasie zębatym z regulacją luzów.

Lustro główne o średnicy 600mm i ogniskowej 2600mm oraz okrągłe lustro wtórne wykonane zostały przez włoskiego szlifierza Fausto Giacomettiego.

Jest to projekt komercyjny ale realizacja nie jest pod konkretne zamówienie. Zakupiłem optykę i postanowiłem zrobić coś ekstra. Cena jest pokazana na Facebooku. Cena 11.900euro/49500zł (VAT zw) z możliwością płatności w transzach.

Filmiki z uruchomienia mechaniki z go-to można obejrzeć tutaj:

https://www.facebook.com/Teleskopy.Astronomiczne/

[Janko]

Paweł, skąd Ty masz wiedzę i umiejętności, by coś takiego tworzyć? Studiowałeś mechanikę precyzyjną i astronomię wraz z doktoratem z budowy teleskopów, czy może duszę diabłu sprzedałeś za taką wiedzę? Przecież ja będę musiał oddać wersalkę na której u mnie spałeś, jak będą otwierać muzeum Tobie poświęcone!

[Pablito]

To umiejętności zarezerwowane absolwentom Wydziału Ekonomicznego Uniwersytetu Gdańskiego a wersalkę zostaw jako relikwię 😉

[Janko]

4 minuty temu, Pablito napisał:

To umiejętności zarezerwowane absolwentom Wydziału Ekonomicznego Uniwersytetu Gdańskiego a wersalkę zostaw jako relikwię 😉

Amen!

[kai]

Piękna maszynka, ciekawe jak by wypadł w użytkowaniu w porównaniu ze standardowymi 24'' np F3,3 - dłuższa ogniskowa vs mniejsza obstrukcja...  Z tego co widzę obrócił ci się jeden większy trójkąt - lewy górny 😉

Edytowane 20 Kwietnia przez kai

[Pablito]

5 minut temu, kai napisał:

Z tego co widzę obrócił ci się jeden większy trójkąt - lewy górny 😉

Fotka jest na fejsie od kilku tygodni a jesteś dopiero pierwszy, kto to zauważył 🙂

600tka F3.3 potrzebuje LW 145mm a tutaj jest 207. Różnica jest ale nie jakoś bardzo duża.

[kai]

10 minut temu, Pablito napisał:

Fotka jest na fejsie od kilku tygodni a jesteś dopiero pierwszy, kto to zauważył 🙂

Na FA są lepsi obserwatorzy niż na fejsie😆
